手动粉末压片机 油压压样压形机 天津科器

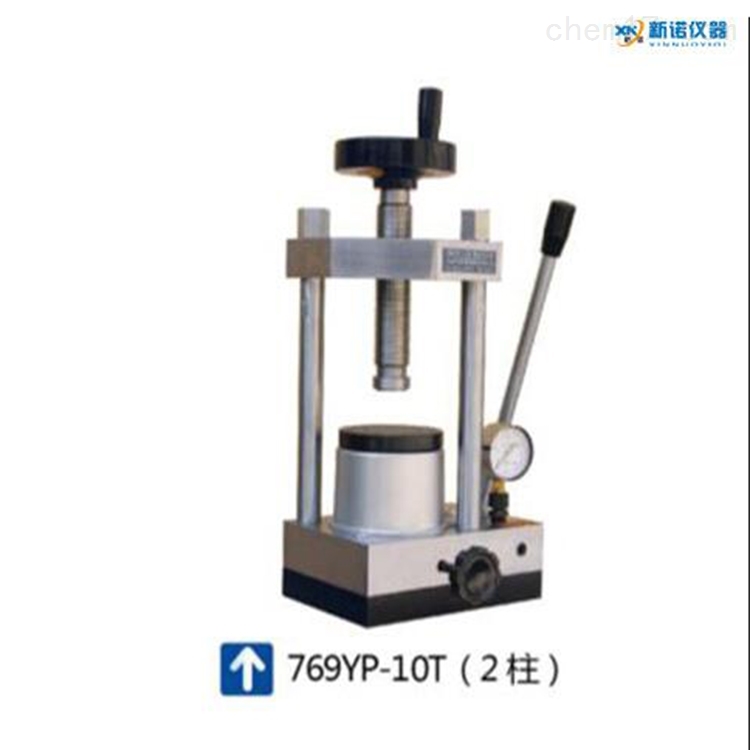

型号说明：769YP-10T 5180元/台 769YP-15T 5200元/台
769YP-15A 5580元/台 769YP-24B 6280元/台
769YP-30T 8980元/台 769YP-40C 16800元/台
769YP-60E 22800元/台 769YP-100G 32500元/台
769YP-150F 38280元/台
技术参数：
型 号 769YP-10T型 769YP-15A型 769YP-24B型 769YP-30T型 压力范围 0~15T（0~25MPa） 0~15T（0~25MPa） 0~24T（0~40MPa） 0~30T（0~35MPa） 活塞直径 Φ87mm Φ87mm Φ87mm Φ105mm 活塞行程 20mm 20mm 20mm 20mm 工作空间 140×140×120mm 94×94×120mm 94×94×140mm 140×140×150mm 压力稳定性 ≤1MPa/5min ≤1MPa/5min ≤1MPa/5min ≤1MPa/5min 立柱数量 2立柱 4立柱 4立柱 4立柱 外形尺寸 280×210×500mm 280×210×500mm 280×260×500mm 325×230×550mm 重 量 35公斤 36公斤 40公斤 50公斤 型 号 769YP-40C型 769YP-60E型 769YP-100G型 769YP-150F型 压力范围 0~40吨（0~33.3MPa） 0~60吨（0~34MPa） 0~100吨（0~39.3MPa） 0~150吨（0~47.8MPa） 活塞直径 Φ125mm Φ150mm Φ180mm Φ200mm 活塞行程 40mm 40mm 50mm 50mm 工作空间 180×180×210mm 220×220×260mm 220×220×280mm 250×250×320mm 压力稳定性 ≤1MPa/5min ≤1MPa/5min ≤1MPa/5min ≤1MPa/5min 防护功能 带有机玻璃防护罩 带有机玻璃防护罩 带有机玻璃防护罩 带有机玻璃防护罩 外形尺寸 350×260×620mm 445×240×740mm 480×300×840mm 560×425×950mm 重 量 100公斤 155公斤 220公斤 310公斤 注： 以上指标仅供参考，工作空间可以加高，可根据用户需求定做特殊压片机
红外压片机注意事项：
（1）使用前必须先松开注油孔螺钉，压片机才能正常工作
（2）定期在丝杠及柱塞泵处加润滑油
（3）加压决不允许超过机器的压力范围，否则会发生危险
（4）压片机使用清洁的46号机油为宜，绝不可用刹车油
（5）加压时感觉手动压把有力，但压力表无指示，应立即卸荷检查压力表
（6）新机器或较长一段时间没有使用时，在用之前稍紧放油阀，加压到20~25MPa时即卸荷，连续重复2~3次，即可正常使用
（7）大活塞不要超过行程20mm
红外压片机故障排除：
故 障
原 因
排除方式
无 压
1、出油阀16内阀口无钢珠
2、出油阀密封不严或有异物
3、无油1、用6mm内六角扳手旋开阀螺钉16，取出弹簧，再用一根6mm左右的铁棒或螺钉，一个头顶住钢珠，另一头附磁铁，吸出钢珠，清洗铁屑或异物，再依次复位
2、旋开阀螺钉15，注入油后，用手指按住阀口，开动机器，感到非常有力时，再拧紧阀螺钉15即可
3、从注油孔加30号清洁机油
上压不稳且慢
1、漏油
2、放油阀7拧紧力不够
3、小柱塞泵12内有残留气体
4、大活塞6内有残余气体1、检查漏油处，拧紧或排除
2、拧紧放油阀手轮7
3、将整机后仰90°即表面向上摆动手柄11若干次（后仰时要拧紧注油孔螺钉13）
4、拧开顶部大螺钉，关紧放油阀7打压至油液溢出，再拧上顶部螺钉丝杠弯曲
1、769YP-15A型加压超过25MPa时
2、769YP-24B型加压超过40MPa时
3、立柱大螺母松动1、调直或更新丝杠
2、及时拧紧大螺母
